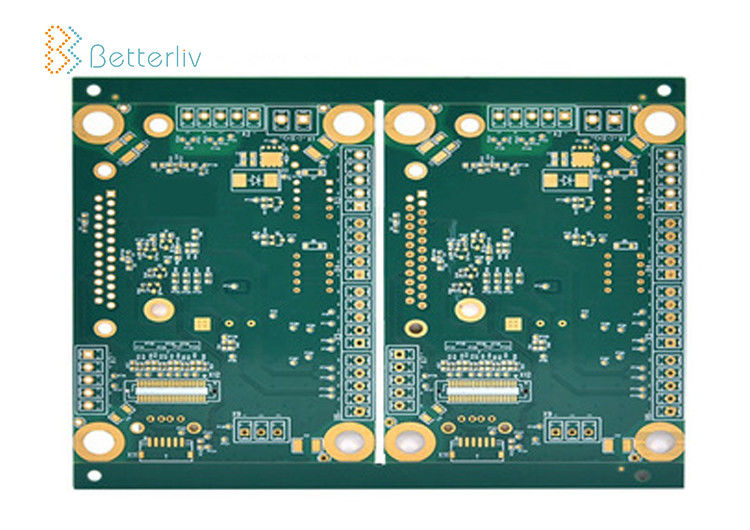

ISO9001 haut Tg Diy carte PCB de 4 couches, carte PCB rapide de tour de fabrication
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nombre de couches: | 4 couches | Épaisseur de cuivre: | 1OZ |
|---|---|---|---|
| Matière première: | FR-4 | Ligne largeur minimale: | 0.1mm |
| Interlignage minimal: | 0.1mm | Épaisseur de conseil: | 1.6mm |
| Surligner: | Haut Tg Diy carte PCB de 4 couches,Carte PCB rapide de tour de la fabrication ISO9001,Carte PCB rapide élevée de tour d'ISO9001 Tg |
||
Carte PCB élevée de Tg Assemblée rapide de carte PCB de tour de fabrication de panneau de carte PCB de carte électronique multicouche de conseil de 4 couches
Capacité d'ensemble de carte PCB
|
Nom
|
PCBA
|
|
Comptes de couche
|
2-30
|
|
Matériel
|
FR-4, à haute fréquence, Cu-base, Al-base
|
|
Taille maximum
|
500mm X1100mm
|
|
Tolérance d'ensemble de conseil
|
±0.13mm
|
|
Épaisseur de conseil
|
0.20mm--6.00mm
|
|
Tolérance d'épaisseur (t≥0.8mm)
|
±8%
|
|
Tolérance d'épaisseur (t < 0.8mm)
|
±0.08mm
|
|
Épaisseur de couche d'isolation
|
0.075mm--5.00mm
|
|
Min Line
|
0.075mm
|
|
Min Space
|
0.075mm
|
|
Épaisseur de cuivre externe
|
35um--420um
|
|
Épaisseur de cuivre intérieure
|
17um--210um
|
|
Forage (mécanique)
|
0.15mm--6.35mm
|
|
Trou de finition (mécanique)
|
0.10mm--6.30mm
|
|
Tolérance de diamètre (mécanique)
|
0.075mm
|
|
Enregistrement (mécanique)
|
0.05mm
|
|
Allongement
|
13:1
|
|
Type de masque de soudure
|
LPI
|
|
Min Soldermask Bridge
|
0.08mm
|
|
Min Soldermask Clearance
|
0.05mm
|
|
Diamètre de trou de prise
|
0.25mm--0.60mm
|
|
Tolérance de contrôle d'impédance
|
±10%
|
|
Finition extérieure
|
HASL, IF-HASL, l'ENIG, étain d'IMM, IMM AG, OSP, doigt d'or
|
Nos avantages
1. Délai d'exécution rapide de prototype et de livraison ponctuelle.
2. Pensez fortement à la qualité -- Taux passe-haut
Taux de passage de prototype : 100%
Taux de passage de production en série : plus de 99,95%
3. Fournissez le service libre de consultation de la conception de carte PCB et de PCBA.
4. Nous acceptons la commande aussi bien que la commande en gros.
5. Certification : Rosh, portée, OIN 9001, 14001, UL, etc.
6. Fournissez le service d'OEM et d'ODM.
