nom de produit: | 10 watts petit PCBA de remplissage sans fil | Fonction: | QC2.0, QC3.0 |
---|---|---|---|
Matière première: | FR4 | Épaisseur de cuivre: | 1OZ |
Épaisseur de conseil: | 1.6mm | Ligne largeur minimale: | 0.1mm |
Min. Hole Size: | 0.2mm | Essai de PCBA: | Rayon X, AOI Test, essai fonctionnel |
Essai de carte PCB: | Banc d'essai, essai volant de sonde | ||
Surligner: | Petit module d'émetteur de Qi,Module d'émetteur de Qi PCBA,module d'émetteur sans fil PCBA |

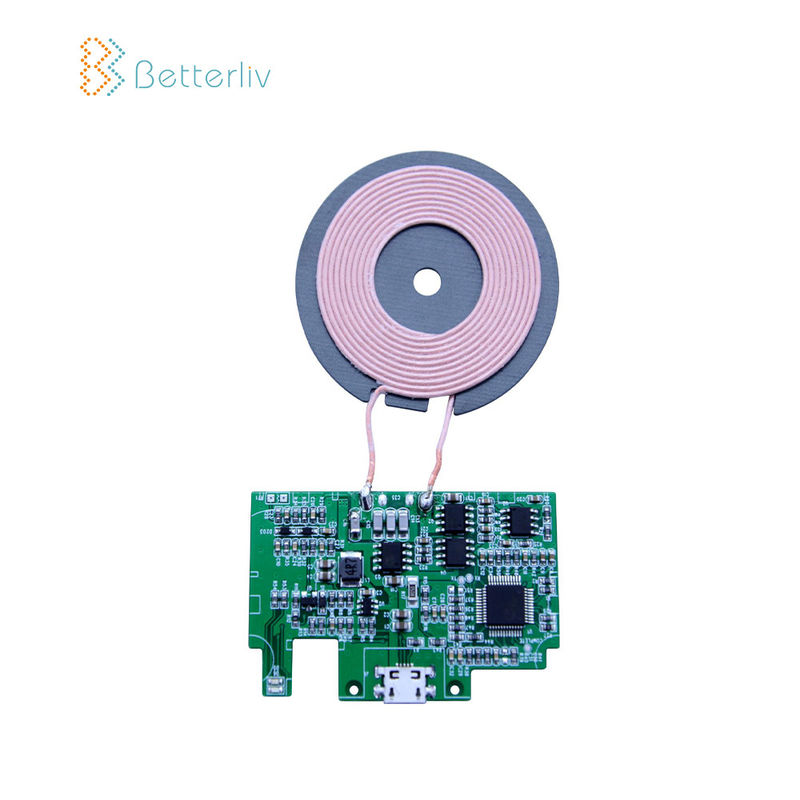

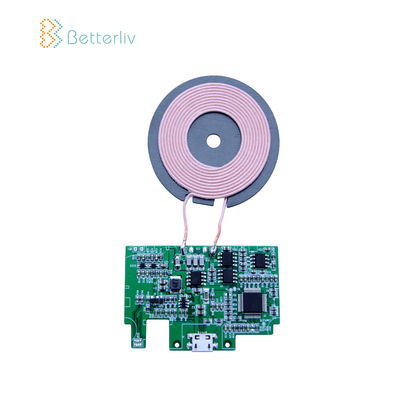

10 watts petit PCBA de remplissage sans fil ont enfoncé le module d'émetteur sans fil de chargeur rapide de Qi PCBA
Description de production
Non. | Article | Spécifications |
1 | Numbr d'une couche | 1-18Layers |
2 | Matériel | FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, en céramique, stratifié soutenu par le métal de vaisselle |
3 | Finition extérieure | HASL (SI), placage à l'or, or au bain chaud d'immersion de nickel, étain d'immersion, OSP (Entek) |
4 | Épaisseur de conseil de finition | 0.2mm-6.00 millimètre (8mil-126mil) |
5 | Épaisseur de cuivre | minute de 1/2 once ; 12 onces de maximum |
6 | Masque de soudure | Vert/noir/blanc/rouge/bleu/jaune |
7 | Mn Trace Width et interlignage | 0.075mm/0.1mm (3mil/4mil) |
8 | Diamètre de Min.Hole pour la commande numérique par ordinateur Driling | 0.1mm (4mil) |
9 | Diamètre de Min.Hole pour le poinçon | 0.9mm (35mil) |
10 | La plus grande taille de panneau | 610mm*508mm |
11 | Position de trou | commande numérique par ordinateur Driling de +/-0.075mm (3mil) |
12 | Conducteur Width (w) |
0.05mm (2mil) ou ; +/--20% des illustrations originales |
13 | Diamètre de trou (H) |
PTH L : +/-0.075mm (3mil) ; Non-PTH L : +/-0.05mm (2mil) |
14 | Tolérance d'ensemble |
cheminement de commande numérique par ordinateur de 0.125mm (5mil) ; +/-0.15mm (6mil) par le poinçon |
15 | Chaîne et torsion | 0,70% |
16 | Résistance d'isolation | 10Kohm-20Mohm |
17 | Conductivité | <50ohm> |
18 | Tension d'essai | 10-300V |
19 | Taille de panneau | 110×100mm (minute) ; 660×600mm (maximum) |
20 | défaut repérage de Couche-couche |
4 couches : 0.15mm (6mil) maximum ; 6 couches : 0.25mm (10mil) maximum |
21 | Min.spacing entre le bord de trou au circuity pqttern d'une couche intérieure | 0.25mm (10mil) |
22 | Min.spacing entre le modèle de circuits d'oulineto de conseil d'une couche intérieure | 0.25mm (10mil) |
23 | Tolérance d'épaisseur de conseil |
4 couches : +/-0.13mm (5mil) ; 6 couches : +/-0.15mm (6mil) |
24 | Contrôle d'impédance | +/--10% |
25 | Impendance différent | +-/10% |
Notre service
achat *Electronic de matériel de composants
Fabrication de carte PCB de *Bare
Service d'Assemblée de *PCB. (SMT, IMMERSION)
Essai de *FULL : AOI, rayon X, essai en circuit (les TCI), essai fonctionnel (FCT)
assemblée *Cable, et de Fil-harnais
service de revêtement *Conformal
production en série *Prototyping et…
disposition de *PCB, conception de PCBA selon votre idée
Avantages
• Responsabilité du fait des produits stricte
• Traitement préparatoire d'ingénierie avant production
• Production à régulation de processus
• 100% E-essai, inspection visuelle de 100%, y compris IQC, IPQC, FQC, OQC
• Inspection de 100% AOI, y compris le rayon X, le microscope 3D et les TCI
• Essai à haute tension, essai de contrôle d'impédance
• Section micro, capacité de soudure, test de tension thermique, essai à chocs
• Production interne de carte PCB
• Foyer sur le bas à la production de masse moyenne
• La livraison rapide et de période active
