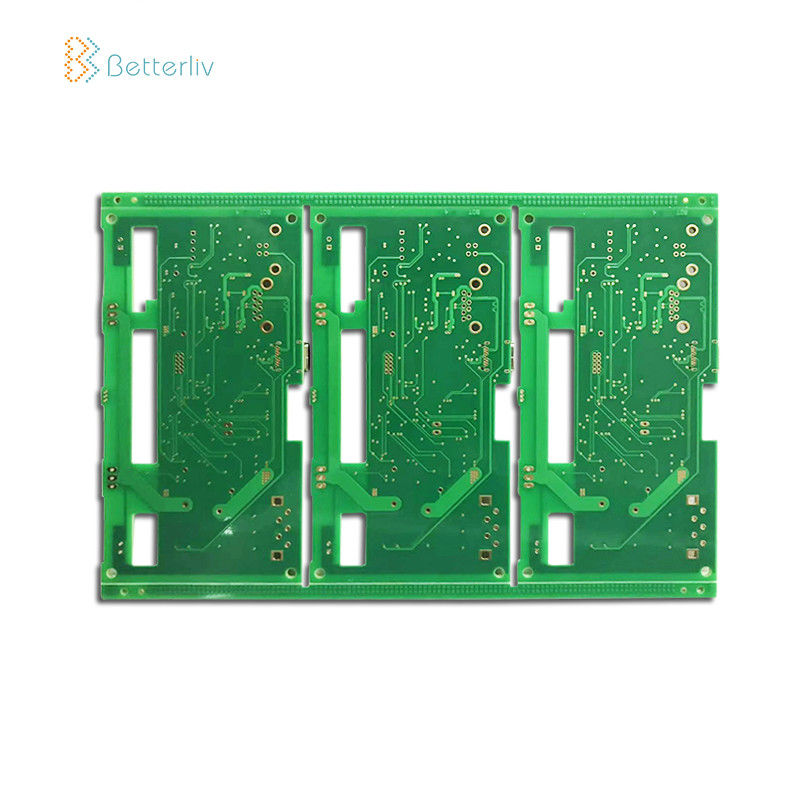

Panneau adapté aux besoins du client de carte PCB de 6 couches, carte Fr-4 multicouche
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| nom de produit: | Assemblée de carte PCB de 6 couches | Type de fournisseur: | OEM |
|---|---|---|---|
| Matière première: | FR4/Halogen Rogers/en aluminium libre/Hybird | Épaisseur de cuivre: | 0.3oz-12OZ |
| Épaisseur de conseil: | 0.15mm-10mm | Min. Hole Size: | 0.1mm |
| Ligne largeur minimale: | 0.075mm | Finissage extérieur: | ENIG/OSP/Gold plaquant (doux/dur) /HASL/Imm |
| Taille maximum de conseil: | 2000 *610mm | ||
| Surligner: | Carte Fr-4 multicouche,Panneau adapté aux besoins du client de carte PCB de 6 couches,Fr-4 panneau de carte PCB de 6 couches |
||
6 carte multicouche d'Electronic Pcb Assembly FR4 de fabricant de couche carte PCB de 6 couches pour adapté aux besoins du client
Capacité de fabrication de carte PCB
| Couches | 1-26 couches |
| HDI | 2+N+2 |
| Types matériels | Fr-4, Fr-5, Haut-Tg, basé en aluminium, halogène libre, |
| Isola, taconique, Arlon, téflon, Rogers, | |
| Max. Panel Dimension | 39000mil * 47000mil (1000mm * 1200mm) |
| Tolérance d'ensemble | ± 4mil (± 0.10mm) |
| Épaisseur de conseil | 8mil-236mil (0,2 - 6.0mm) |
| Tolérance d'épaisseur de conseil | ± 10% |
| Épaisseur diélectrique | 3mil-8mil (0.075mm-0.20mm) |
| Largeur de voie minimale | 3mil (0.075mm) |
| Min. Track Space | 3mil (0.075mm) |
| Épaisseur externe de Cu | 0,5 ONCES - 10 ONCES (17um - 350um) |
| Épaisseur interne de Cu | 0.5OZ - 6OZ (17um - 210um) |
| Nombre de bits de perçage (commande numérique par ordinateur) | 6mil-256mil (0.15mm - 6.50mm) |
| Dimension de finition de trou | 4mil-236mil (0.1mm - 6.0mm) |
| Tolérance de trou | ± 2mil (± 0.05mm) |
| Taille de trou de perçage de laser | 4mil (0.1mm) |
| Ration d'aspect | 16 : 1 |
| Masque de soudure | Vert, bleu, blanc, noir, rouge, jaune, pourpre, etc. |
| Pont de masque de Min Solder | 2mil (0.050mm) |
| Diamètre de trou branché | 8mil-20mil (0.20mm-0.50mm) |
| Tailler | 30o - 45o |
| V-marquage | +/-0.1mm, 15o 30o 45o 60o |
| Contrôle d'impédance | Mn ± 10% de général de 5% |
| Finissage extérieur | HASL, HASL (sans plomb), or d'immersion |
| Argent d'immersion, OSP, or dur (jusqu'à 100u ») | |
| Certification | UL RoHS ISO9001 : 2000 ISO14000 : GV 2004 |
| Essai | Sonde de vol, E-TEST, inspection de RAYON X, AOI |
Notre service
• Achat de matériel de composants électroniques
• Fabrication nue de carte PCB
• Service d'Assemblée de carte PCB. (SMT, IMMERSION)
• PLEIN essai : AOI, rayon X, essai en circuit (les TCI), essai fonctionnel (FCT)
• Service de revêtement isogone
• Prototypage et production en série…
• Disposition de carte PCB, conception de PCBA selon votre idée
Avantages
• Responsabilité du fait des produits stricte, prenant la norme IPC-A-160
• Traitement préparatoire d'ingénierie avant production
• Production à régulation de processus (5Ms)
• 100% E-essai, inspection visuelle de 100%, y compris IQC, IPQC, FQC, OQC
• Inspection de 100% AOI, y compris le rayon X, et TCI
• Essai à haute tension, essai de contrôle d'impédance
• Section micro, capacité de soudure, test de tension thermique, essai à chocs
• Production interne de carte PCB
• Aucune quantité d'ordre minimum
• La livraison rapide et de période active
